我们的目标：

〝在任何的时间及地点〞，

〝只要有需要〞，

〝我们可提供多组不同通讯系统间的讯息交换能力〞。

目前的困难：

各种通信设备都是为了不同的用途而设计及生产的，
各个使用单位亦会由于身处于各种不同的场合而使用各种不同的设备，

例如：
在办公室工作的，主要是使用电话
在户外工作时，只能使用手机
需要对车队或小队作调度的，可以用150Mhz频段的对讲机
公检法单位则使用350Mhz频段的集群系统
部队须要作远距离通信时还得使用1-30Mhz的短波电台或卫星通信
其中还有分模拟，数字等等各种不同的制式....
当发生紧急应变事件时，

例如:
拉萨3.14暴乱
阿坝州3.16打砸抢烧事件
汶川大地震
玉树大地震
等等....

当各种不同的单位需要联合起来，共同应对紧急任务时，
如何可以把各种不同的通信工具，互联互通起来呢。

我们的解决方案

自有知识产权：
采用开源的Linux系统，避免后门漏洞。完全自主研发，拥有完整代码。
极高的性价比：
不用淘汰、更换及改装目前已购置及已在应用的设备，不用进行再培训。
快速按装：
数小时内即可按装完毕及投入使用。
无限制扩容：
可通过叠加方式扩容，容量几乎无限制。
无限制连网：
采用跨平台的分组交换广域网协议(TCP/IP)作为传输协议，可通过互联网/卫星/E1与任何一台或多台设备连网，合组成一个超级通信网。

标准协议：
采用最流行及最新的SIP协议，所有语音转为数据后，利用IP承载语音(VoIP) ，可与世界上绝大多数的语音系统或设备连网。
永不过时：
以人为本，以先进技术实现C4i战略概念，永远不会过时。

网络化电台融合系统：

英文名称是 Networking Converged Radio System，简称为NCRS。

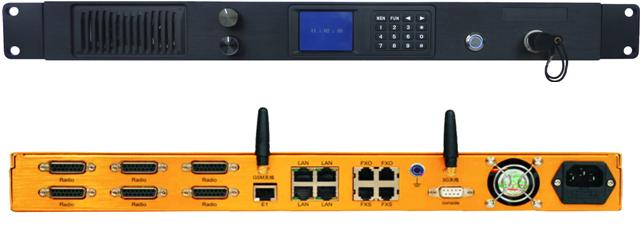

电气及技术指标：
1.  电源     : 12VDC / 24VDC / 48 VDC / 210VAC
2.  消耗功率 : 全负荷36W
3.  工作温度 : -10度至+50度
4.  体积     : 1U, 机架式, 深350毫米(mm)
5.  重量     : 2.5公斤(Kg)
6.  4W E&M 音频接口: 平衡式; 600欧姆; -20dm/0dbm/+5dbm
7.  E 1 接口  : RJ48; 75/120欧姆; 2.048Mbps; ISDN/PRI; SS7/ISUP
8.  电话接口 : RJ11; 35-50V振铃电压,; 有效距离约3000米
9.  数据串口 : RS232 /TTL 可选，9600-19200 bit/s
10. 宽带接口 : RJ45; 10/100Mbps
11. 编/解码制式 ：G.723；G.729A/B；G.711A/U；G.722；GSM；SILK
12. 话音延时 : 300-800ms

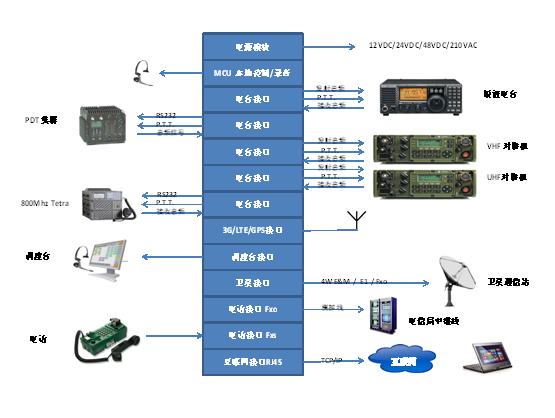

系统的架构



解决方案源自于强大的核心技术

一、全数字式信号处理 (Digital Signal Processing) ：所有输入NCRS设备的语音信号均会立即转化为数字信号，然后通过内置微处理器进行各种各样的处理。

二、 语音检测技术(Voice Activity Detection) ：使用了LTSD参量及LTSS参量互相配合的VAD算法，可以实时及准确地定位语音的起始及结束端点，彻底地解决了有线用户与单工对讲机或单边带(SSB)短波机互联时语音触发PTT的问题。

三、 数位语音延时(Digital Speech Delay) ：由于整机的语音均透过全数字方式处理，因此可轻易通过数位延时技术，彻底地解决了每句说话开始时掉字的问题。

四、 数位减噪(Noise Reduction Technology) ：内置数位环境减噪及自动音量控制功能，即使在恶劣的工作环境中，仍能保持清晰的通话。

五、 IP/TCP 软交换技术 (Soft Switch Technology): 内置全数字的IP软交换，采用标准的SIP通信协议，除可提供强大的交换机功能，例如与内置数据库相连的互动式语音提示， 来电转移，热线电话，录音及留言等外，还可通过卫星及IP组网，形成一个超级通信网。



NCRS成就C4i系统的建设



C4i是

Command指挥、Control控制、Communication通信、Computer计算机、intelligence情报、的英文单词的缩写。



C4i系统是现代军队的神经中枢，是兵力的倍增器。



C4i系统以计算机为核心，保障各级指挥员对部队和武器装备等信息的实时了解并付诸指挥和控制。给战场提供最快速，精确的信息，保证战争的必胜性。

未来高技术战争中，只有通过C4i系统把各层次的分系统连为一体，才能发挥最大的作战整体功能。



在局部作战的环境下，远距离通信的主要工具是卫星通信和短波通信，近距离通信的主要工具则是超短波手提式对讲机。



我们就以此作为范例，简单介诏NCRS把便携式卫星收发信机与手提式对讲机系统连接起来，并实现互联互通的功能。



可携式卫星通信融合系统



卫星收发信机的优点是不受地形及距离的限制，可与在延边或山区等不毛之地作高质量的通信, 但缺点是只能作点到点的通信。

手提对讲机的优点是体积细小，使用方便，可以为每个单兵配置一个，由于每个小队都是使用相同的频率，在通话的过程中，整队人都能请楚知道目前的形势和各自的任务，但缺点是只能在短距离内进行通话。



NCRS可以轻易地把两者连接起来，把缺点消除了，优点发挥出来。

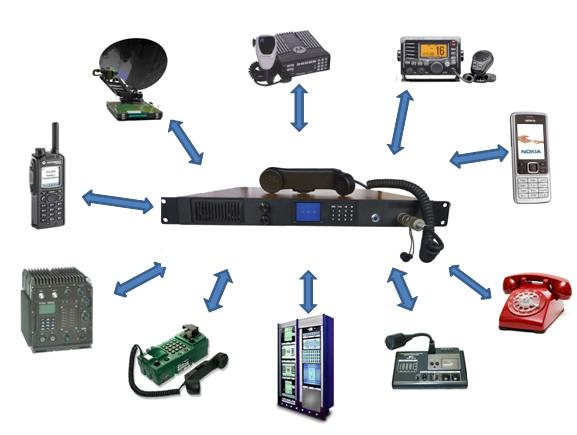

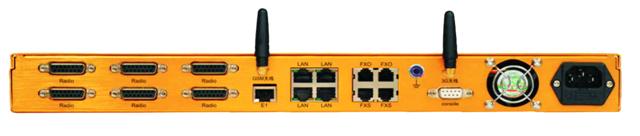

NCRS配备有各式接口，

可以完美配合各式的卫星收发讯机及任何制式的对讲机:



E1数字中继接口；

Fxo/Fxs 模拟电话局端或分机接口；

RJ45宽带分组交换协议通信接口；

RS232数据接口，

4W E&M 平衡/不平衡 自适应式高保真度音频接口

由于NCRS的4WE&M输入接口均配备了从0.05V至5V的输入信号自动调整功能，因此它能适应所有类型通信设备的话音输入信号强度。

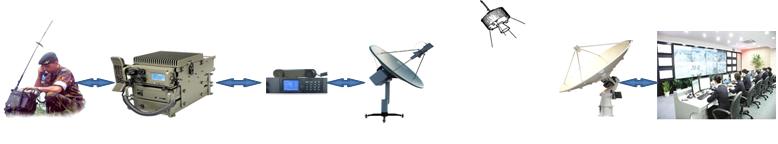

语音通话     PTT及语音       语音       卫星中继       语音信号

单兵对讲机  对讲机基地台  NCRS系统  卫星收发系统    总部卫星系统  作战控制室



当NCRS收到卫星系统发过来的音频信号时，NCRS会通过语音识别功能，确认输入是语音信号不是噪音，才会打开语音传输通道，并同时输出发射 (PTT) 信令，触发对讲机系统转发出语音信号，这样单兵就能听到从远端中继卫星转发过来的声音了。

同样原理，当单兵对讲机向基地台发话时，基地台把语音送进NCRS系统，系统亦会通过同样的步骤，把单兵的话音送进便携卫星系统的输入端，然后通过中继卫星转发到远端的总控制室。

总控制室除了能即时与单兵直接通话外，并可清晰地监听现场发生的一切情况。



NCRS自带录音系统，可记录一切通过系统传送及转发的语音信号。输入密码后,可以根据日期、身份识别、大概通话时长等方法进行录音文件查询。回放过程中，可以随时暂停、选择某一段重复播放等操作。

NCRS同时可接三个本地电话，随时通过中继卫星与总部控制室直接通话。

NCRS通过RJ45 IP接口与计算机连接后, 可往总部直接传送及接收数据, 图像等信息。

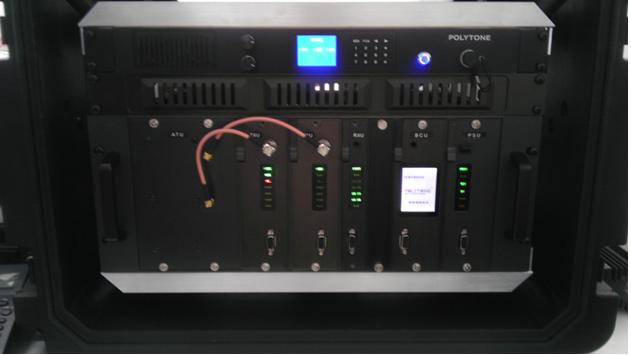

NCRS 可按不同的工作环境配置不同的电源模块，在车载的环境中可使用直流供电，范围可从12V到48V，外型可以是机架式。若是在单兵的环境下，设备可改装为自带电源及背负式。



弹性及多用途的本地配置



NCRS系统除了可作卫星和对讲机间的互联互通外，尚可作为VHF/UHF间的中转装置，短波电台与电话用户间的通话装置，集群系统与传统对讲机间的互联互通设备等等...... 。

它的功能，止步于你的想像力。

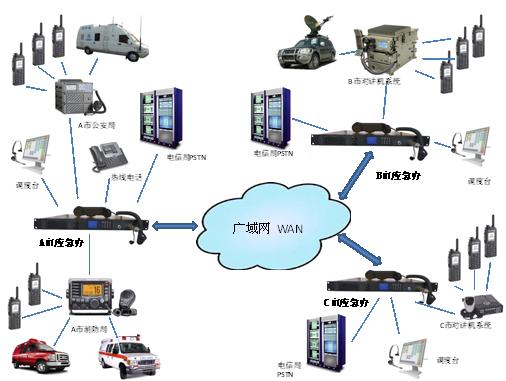

广域组网能力



NCRS 由于使用了跨平台，跨系统的TCP/IP分组交换协议作为它的通信协议，使它除了具备本地的互联互通及交换能力外，并可以通过广域协议进行无远弗界的广域连网。请想像一下，只要通过调度员在配置上动一动，北京市公安干警的对讲机就可以直接与深圳市公安干警的对讲机直接通话了，全国不同厂家，不同制式，不同频率的对讲机可以跨地域组成一张超级大网，我们能想像这张大网的价值吗。

网络中，每个节点(NCRS) 都是完全独立，可以独立工作的。任何其中的两个或多个节点可以通过数字网络互联起来，形成广域网。



强大的功能



NCRS 内置了语音识别及无限层数的互动语音应答功能，通过这些功能，我们可以让NCRS成为一台能通过语音进行遥控及接受命令的设备，例如翻电话本，自动拔号，转换频道等等。

NCRS具体功能简介：

一、  本地(NCRS)呼叫用户
      1.调度员可通过本地手炳及拔号盘呼叫连接到系统上的用户。
      2.调度员亦可通过远端〝调度台〞呼叫连接到系统上的用户。
      3.调度台与本地控制介面可并行工作。
二、  本地接听功能
      系统(NCRS)的用户隨时可通过拨号方式呼叫调度员, 并能进行通話。
三、  监听;插話;强拆

1.调度员可通过本地或调度台隨时监听系统上任一信道的通話。
      2.调度员可隨时在任一信通裹插話或停止该信道的通信。
四、  转接
      1.有线用戶间, 无线用戶间, 有线与无线用户间可通过一定的拨号规则

      建立通話信道。
      2.亦可通过调度员手动转接建立通話信道。
五、  调度端语音信道保持及切换
      调度员在与一方用户通話时, 若有第二方对其进行呼叫,系统会有提

      示信号,调度员可Hold住原通話信道, 然后转往该第二方的呼叫信道，

      通話完毕后再重返原有信道继續通話。

六、  多调度終端接入
      1.系统可容纳多个调度台的接入, 并設置统一调度号, 被叫时通过抢答

      进行呼叫。
      2.系统亦可設置多个调度号，座席间通过拔号进行呼叫。
七、  通信彔
      本地或调度台均带通信彔及拨号說明, 双击该号码可建立通話信道。
八、  缩位拨号功能
      有/无线用户均可通过DTMF的缩位拨号功能进行快速接入。
九、  预案管理
      系统可設置10个预案会议号, 包括所有的有無线用户, 可迅速建立小

      组通話。
十、  电話会议

1.有/无线用户均可通过DTMF拨打会议号功能进行电話会议。
      2.亦可通过预案管理功能, 由系统发起, 自动打通各用户参加会议。
十一、热线电話
      系统对内线电話可設置热线功能, 用戶只须提起听筒, 电話即会自动接

      驳至内线或外线的预設号碼。

十二、IVR及提示音
      系统除提供必要的拨号音, 忙音, 空号音外, 并可彔制各种互动通

      知或留言, 无容量限制。
十三、通話彔音
      1.系统自带彔音系统, 可彔制预选信道的一切通話于内置硬盘上，

      并在本地回放。
      2.若须要长时间及大量内容的彔制, 可把语音流彔制于外置的IP彔

      音机上。
十四、外接IP电話
      1.通过内网或公网,系统本地可连接20台IP电話。
      2.系统亦可通过连接SIP协议的IP/PBX, 無限扩大通信容量及范围。
十五、系统维护
      1.可通过Web介面登入进行系统配置及维护。
      2.亦可通过console (DB9)接回进行系统升级, 配置。

十六、其它通信功能
      1.通过调度台及调度台间可传送短信、文件。
      2.通过接口，可与标準的电話会议設備连网，并进行会议。

十七、一号通
      可顺序呼叫被叫的各个联絡号碼，直至被叫接通为止。
十八、调度音频输出接口
      1.可实时把调度台的收音通过扩音設備进行广播。
      2.通过IP及宽带，调度台可跨地域进行广播或对讲。
